Cell-fendere

Cellfendere for større fartøy og krevende kaianlegg

Cellfendere er robuste gummifendere utviklet for kaier og terminaler som må håndtere store fartøy og betydelige fortøyningsbelastninger. Den hule, sylindriske gummikroppen komprimeres i lengderetningen når et fartøy legger til, slik at bevegelsesenergien tas opp kontrollert før belastningen overføres til kaikonstruksjonen.

Den symmetriske konstruksjonen gir stabil ytelse ved kontakt fra ulike retninger og gjør cellfendere velegnet på kaier med varierende fartøystyper, innseilingsvinkler og tidevannsforhold. Fenderen kan leveres som en enkelt enhet eller som del av et komplett fendersystem for kai med frontpanel, glideplater, kjettinger, innfesting og øvrig monteringsutstyr.

Hvordan fungerer en cellfender?

Når fartøyet kommer i kontakt med frontpanelet, presses den sylindriske gummien sammen aksialt. Deformasjonen absorberer fortøyningsenergien og bidrar til å begrense kreftene som virker på fartøyet og kaien.

Et riktig dimensjonert frontpanel fordeler kontaktkraften over et større område av skroget. Panelet kan utstyres med lavfriksjonsplater i UHMW-PE for å redusere friksjon, skrogtrykk og skjærbelastning når fartøyet beveger seg langs eller vertikalt mot fendersystemet.

Viktige egenskaper

• Høy energiabsorpsjon for større fartøy
• Robust og velprøvd sylindrisk konstruksjon
• God motstand mot skjærbelastninger
• Stabil ytelse ved kontakt fra flere retninger
• Kan kombineres med store og lange frontpaneler
• Fordeler kontaktbelastningen over et større skrogareal
• Kan leveres enkeltvis eller i doble og flerfoldige systemer
• Egnet for prosjektspesifikke kai- og terminalinstallasjoner
• Tilgjengelig med kjettinger, innfesting og lavfriksjonsplater
• Lavt vedlikeholdsbehov ved riktig dimensjonering og installasjon

Typiske bruksområder

Cellfendere brukes blant annet ved:

• Containerterminaler
• Bulk- og stykkgodsterminaler
• Olje- og gassterminaler
• Cruise- og passasjerkaier
• Ferge- og RoRo-terminaler
• Marinebaser og offentlige kaianlegg
• Offshore- og forsyningsbaser
• Kaier for større handels- og servicefartøy

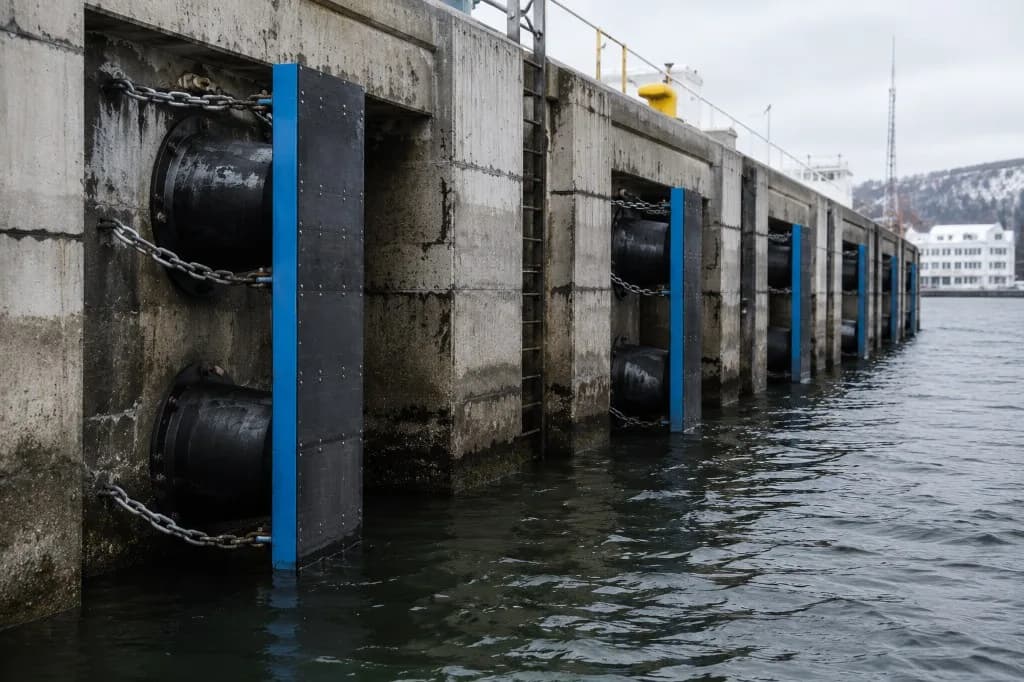

Cellfender med frontpanel

For større fartøy leveres cellfendere normalt sammen med et stålpanel som skaper en bred og jevn kontaktflate mot skroget. Frontpanelets størrelse, konstruksjon og innfesting må tilpasses fartøyets skrogtrykk, tidevannsvariasjon, innseilingsvinkel og forventede belastninger.

Systemet kan omfatte:

• Stålpanel
• UHMW-PE glideplater
• Støtte- og vektkjettinger
• Skjærkjettinger
• Sjakkel og forbindelsesutstyr
• Ankerbolter og innfestingsplater
• Korrosjonsbeskyttelse tilpasset marint miljø

Lange frontpaneler kan gi et større vertikalt kontaktområde og være fordelaktige ved store tidevannsforskjeller eller når ulike fartøystyper bruker samme kai.

Tilpasset dimensjonering

Riktig fender velges ikke bare ut fra fysisk størrelse. Løsningen må dimensjoneres ut fra fartøyet, kaien og de faktiske fortøyningsforholdene.

Ved valg av cellfendersystem vurderes blant annet:

• Fartøystype og deplasement
• Innseilingshastighet og vinkel
• Tilgjengelig plass på kaikonstruksjonen
• Tillatt reaksjonskraft
• Tillatt skrogtrykk
• Tidevannsvariasjon og vannstand
• Temperatur og lokale miljøforhold
• Kaiens konstruksjon og bæreevne
• Behov for frontpanel og kjettingsystem
• Ønsket sikkerhetsmargin og levetid

Lie Marine Systems kan bistå med å innhente nødvendig prosjektinformasjon og tilby et komplett system tilpasset den aktuelle kaien.

Cellfender eller conefender?

Både cellfendere og Cone-fendere benyttes i høytytende fendersystemer med frontpanel. Cellfenderen har en hul, sylindrisk kropp og er kjent for robust konstruksjon, god skjærmotstand og effektiv lastfordeling mot kaikonstruksjonen.

Conefenderen har en konisk gummikropp og kan være aktuell der det kreves høy energiabsorpsjon i forhold til reaksjonskraft og kompakte installasjonsmål. Riktig valg avhenger av fartøysdata, kaidesign, belastning og tilgjengelig monteringsplass. Relaterte løsninger i LMS-sortimentet inkluderer også Arch-fendere og Pneumatiske fendere.

Dokumentasjon og leveranse

Cellfendere kan leveres som enkeltkomponenter eller som komplette systemer. Tilgjengelig dokumentasjon vil avhenge av valgt produsent, spesifikasjon og prosjektkrav.

Leveransen kan omfatte:

• Gummifender
• Frontpanel med lavfriksjonsplater
• Kjettinger og forbindelsesutstyr
• Innfestingsmateriell
• Produksjons- og materialdokumentasjon
• Tegninger og tekniske datablad
• Inspeksjons- og testrapporter når avtalt
• Monteringsunderlag
