Justerbar landgang

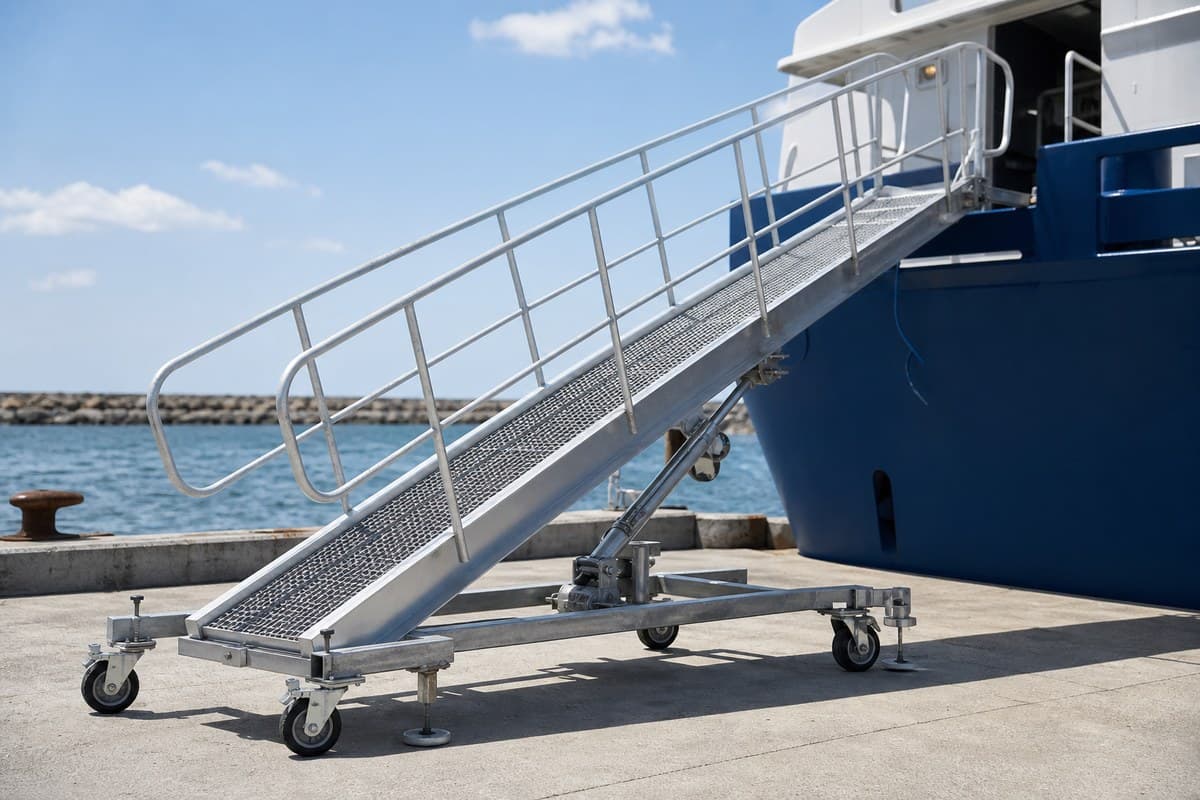

Hva er en justerbar gangway?

En justerbar gangway er en personellgangbane utformet slik at landingshøyde, helling eller endeposisjon kan endres for å følge fartøyets fribord, tidevannsnivå og kaigeometri. I motsetning til et spenn med fast lengde og fast høyde er den justerbare typen bygget rundt kontrollert bevegelse: dreiepunkter i én eller begge ender, hjul- eller rullesystemer på kai eller pontong, og i mange installasjoner manuell eller hydraulisk aktuatorikk som hever, senker eller nivellerer gangbanen mens den forblir trygg for fotgjengerbruk.

Høydejustering er det definerende driftsbehovet. Når en kai betjener fartøy med ulikt fribord, eller når samme fartøy stiger og synker med lasteoperasjoner og tidevann, blir en stiv gangbane raskt for bratt, for flat eller feiljustert i landingen. Dreierammer og hengslede grensesnitt lar gangflaten følge den vertikale endringen uten at mannskapet må bytte hele enheten. Hjulsystemer i landenden — eller mot et flytende pontonggrensesnitt — lar gangwayen rulle når gap og vinkel endres, og reduserer binding i opplagringene.

Manuelle og hydrauliske løsninger dekker ulike driftsprofiler. Manuell justering passer kaier der nivåendringer er sjeldne og mannskapet kan omplassere gangbanen mellom anløp. Hydraulikk eller annen drevet aktuatorikk vurderes når justering må skje under last, i korte værvinduer, eller der spennets masse gjør håndkraft upraktisk. Valget er prosjektstyrt; Lie Marine Systems foreskriver ikke én aktuatorikk som universell.

Innen Lie Marine Systems’ gangway-sortiment står justerbare utførelser sammen med teleskopiske, aluminiums-, stål-, offshore access- og skreddersydde løsninger. Valget avhenger av vertikalt område, spenn, hellingsbegrensninger, hvor ofte justering kreves og om kaien er fast kai, flytende pontong eller en kombinasjon. Relaterte kaipakker omfatter ofte også marine fendere, anker, skipskjetting og ståltau for fortøyning og håndtering rundt samme installasjon.

Variabelt fribord og skiftende vannstand er de praktiske årsakene til at justerbare gangways brukes i tidevannshavner, kommersielle kaier med flere fartøystyper og industrielle anlegg som ikke kan dedikere en separat fast gangbane til hver fartøysklasse. Når dreiepunkter, hjul og — der det spesifiseres — aktuatorer er tilpasset kaien, forblir gangbanen brukbar over et bredere driftsområde enn et statisk spenn med samme lengde.

Fordeler

Justerbare gangways spesifiseres når driftsfleksibilitet i landingen er mer verdifull enn enkelheten til en fast gangbane. Én riktig detaljert enhet kan dekke et fribord- og vannstandsområde som ellers ville krevd flere faste lengder, improvisert understøtting eller gjentatt kranomplassering. Det reduserer ventetid mellom fartøysklasser og holder personelladkomsten tilgjengelig gjennom tidevannssykluser.

Mekanisk justerbarhet beskytter også konstruksjonen og kaigrensesnittene. Når høyde og helling kan settes innenfor tiltenkt område, er det mindre sannsynlig at endebeslag tvinges inn i uhensiktsmessige vinkler som overbelaster hengsler, ruller eller dekkplater. Operatører får en klarere prosedyre for landing, sikring og inntak under kjente forhold i stedet for å improvisere under tidspress.

• Følger skiftende fribord og tidevannsnivå innenfor et definert område
• Støtter kaier med flere fartøystyper uten separat fast gangbane per klasse
• Dreie- og hjulsystemer reduserer binding når gap og helling endres
• Manuell eller drevet justering kan tilpasses brukshyppighet
• Bedre kontroll på brukbar helling enn et statisk spenn på tidevannskai
• Egnet for kai, pontong og blandede flytende grensesnitt når detaljeringen er riktig
• Kan konfigureres med marine dekk, rekkverk og drenering for våt drift
• Utfyller teleskopiske og faste materialvalg i samme produktfamilie

Justerbarhet erstatter ikke korrekt definisjon av spenn og last. Dersom nødvendig vertikalt område eller nyttelast overstiger det kaigeometrien kan støtte, kan en annen utførelse — eller kombinasjon med teleskopisk lengdeendring — være nødvendig. LMS vurderer justeringsområde mot målte tidevannsdata, fribordplaner og håndteringsutstyr før omfang anbefales.

Fra et logistikkståsted forenkler justerbar adkomst også kaiplanlegging når fartøysmiksen endres gjennom uken. Terminaler som mottar kystfraktfartøy med ett fribord og offshore support-fartøy med et annet kan holde én gangbane i drift i stedet for å lagre og bytte alternative enheter. Den operative besparelsen veier ofte tyngre enn den ekstra mekaniske kompleksiteten når justering inngår i den daglige eller ukentlige rutinen.

Typiske bruksområder

Justerbare gangways brukes der land-til-fartøy-adkomst må forbli brukbar mens høydeforskjeller endrer seg i løpet av arbeidsdagen eller mellom påfølgende anløp. Typiske kjøpere er havnemyndigheter, terminaloperatører, verft, offshorebaser, marine entreprenører og industrielle anlegg med kai ved sjøen.

Kommersielle havner og lastkaier bruker justerbare løsninger på kaier som håndterer blandede fartøystørrelser eller stort tidevannsområde. Skipsverft og reparasjonsanlegg trenger høydefleksibilitet når dokkinnløp, utrustningskaier og liggekaier gir ulike landingshøyder. Offshore- og mobiliseringsbaser setter inn justerbar adkomst når kampanjefartøy anløper med fribord som varierer etter design og ballasttilstand.

Industrielle anlegg — inkludert energilogistikk, bulkterminaler og prosessanlegg ved sjøen — spesifiserer justerbare gangways der permanente faste kryssinger ikke kan dekke fribordbåndet til besøkende fartøy. Flytende pontonggrensesnitt utgjør et ytterligere tilfelle: når pontongfribord og kaihøyde samvirker med tidevann, holder hjulstøttede eller dreielagre justerbare gangbaner personellruten innenfor akseptabel helling.

Vanlige installasjonsmiljøer omfatter:

• Kommersielle havner og lastkaier med flere fartøystyper
• Tidevannshavner med stor vannstandsvariasjon
• Skipsverft, reparasjonskaier og utrustningskaier
• Offshore support- og mobiliseringsbaser
• Industrielle anlegg ved sjøen og proseskai
• Energi- og bulkterminaler med blandet fribordtrafikk
• Tung havnedrift med hyppige fartøysklassebytter
• Flytende pontongforbindelser som krever høyde- og hellingsfølging
• Havnelogistikkaier som betjener arbeidsbåter og større fartøy i rekkefølge
• Marine terminaler der faste gangbaner ikke dekker fribordbåndet

På mange anlegg er den justerbare gangwayen ett element i et bredere kaisystem. Adkomstplanlegging går ofte parallelt med valg av fendere og med anker, skipskjetting og ståltau for fortøyning og løft rundt samme kai.

Konstruksjon

En justerbar marin gangway kombinerer en lastbærende gangbaneramme med grensesnitt som tillater kontrollert relativ bevegelse. Dreiepunkter i kaienden, fartøyenden eller begge definerer rotasjonsaksen når fribordet endres. Hjul- eller rullesystemer — på skinner, plater eller pontongdekk — lar land- eller flyteenden forflytte seg når lengdeprojeksjon og helling endres, og begrenser uønsket sideveis låsing i opplagringene.

Der nivellering eller drevet høydeendring kreves, kan aktuatorer inngå i prosjektomfanget. Manuelle skrue-, ratchet- eller vinsjarrangementer brukes på lettere eller sjeldnere justerte enheter; hydrauliske sylindere eller andre drevne systemer brukes når masse, justeringshyppighet eller driftstid krever det. Aktuatorvalg, innfesting og interlock er prosjektspesifikke og publiseres ikke som faste katalogverdier.

Materialer følger driftsprofilen. Aluminiumsrammer favoriserer lav egenvekt og enklere håndtering; stålrammer favoriserer høyere industrielle laster og permanent eller tung havnedrift. Dekk detaljeres for våt marin bruk med skrisikre gangflater — profilert plate, rist, påførte finish eller andre prosjektgodkjente systemer. Rekkverk gir kontinuerlig kantveiledning; fotlister reduserer risikoen for at verktøy eller løse gjenstander faller av gangbanen. Dreneringsveier holder stillestående vann vekk fra dekket og unna skjøter, dreiepunkter og festemidler.

Korrosjonsbeskyttelse er sentralt i justerbare konstruksjoner fordi bevegelige deler og grensesnitt utsettes for gjentatt fukting, slitasje og salteksponering. Kompatible festemidler, tette eller drenerte skjøtedetaljer, belegg eller galvanisering på stålelementer, og legeringsvalg for aluminiumselementer bekreftes mot driftsmiljøet. Dreietapper, lagre, hjulaksler og aktuatorfester krever særlig oppmerksomhet under detaljering slik at inspeksjon og smøring forblir praktisk når enheten er i drift.

Endelandinger må fordele last uten å skape snublekanter eller brå hellingsbrudd. Kaiplater, rullebaner, hengselplater og fartøybeslag tilpasses forventet bevegelsesområde. Lie Marine Systems finner ikke opp faste lastverdier, legeringskvaliteter eller beleggsystemer som universelle påstander; strukturelle og overflatedetaljer bekreftes mot kjøpers spesifikasjon og anleggsdata.

Valg av riktig justerbar gangway

Valget starter med det vertikale og horisontale driftsområdet, ikke med en foretrukket aktuatorikk. Nødvendig lengde må dekke gapet mellom landingspunktene ved den bratteste forventede hellingen innenfor justeringsområdet. Nødvendig vertikal vandring må dekke fribord- og tidevannsbåndet som faktisk opptrer ved kaien, inkludert lastindusert fribordendring der det er relevant.

Nyttelaster og eventuelle konsentrerte punktlaster definerer den strukturelle klassen for gangbanen og for dreie- og hjulstøttene. Maksimal akseptabel helling for personelladkomst begrenser hvor langt justering kan brukes før drift må pause. Fartøystype og fortøyningsmønster indikerer om justering er sporadisk mellom anløp eller kontinuerlig gjennom en tidevannssyklus.

Justeringsfrekvens skiller kaier som settes én gang per fartøy fra anlegg som re-nivellerer flere ganger per skift. Den frekvensen styrer valget mellom manuelle og drevne systemer, og robustheten til hjul, dreiepunkter og låser. Installasjonsmiljø — åpen havn, skjermet industriell kai, flytende pontong eller verft — påvirker korrosjonsdetaljering, drenering og hvordan enheten sikres når den ikke er i bruk.

• Nødvendig lengde mellom kai- og fartøylandingspunkter
• Nødvendig vertikalt justeringsområde (fribord- og tidevannsbånd)
• Fri bredde for personell og eventuelt lett utstyr
• Fordelte nyttelaster og konsentrerte punktlaster
• Maksimal akseptabel driftsskråning
• Fartøystyper og fribordplan ved kaien
• Tidevannsområde og vannstandsvariasjon under drift
• Hyppighet for høyde- eller posisjonsjustering
• Manuell versus drevet aktuatorikk og tilgjengelige tjenester
• Kai-, pontong- eller blandet grensesnitt og tilgjengelig håndteringsutstyr

Når disse inndataene er ufullstendige, forblir tilbud indikative. Tidevannskurver, friborddata, kaitegninger og tiltenkt bruk gir et klarere sammenligningsgrunnlag mellom justerbare, teleskopiske og faste utførelser i LMS’ gangway-sortiment.

Sikkerhet

Trygg adkomst er fortsatt hovedfunksjonen. Gangbanen må gi en kontinuerlig, skrisikker vei med tilstrekkelig rekkverk og kantbeskyttelse for vær- og fottøyforholdene som forventes ved kaien. Justering må være fullført og enheten sikret før personell bruker spennet; å gå på en gangway mens høyde eller helling endres ligger utenfor normal sikker praksis med mindre installasjonen eksplisitt er utformet og godkjent for den prosedyren.

Låser, pinner, hjulbremser og aktuatorhold — slik de er spesifisert for enheten — holder geometrien stabil under bruk. Endebeslag må passe kai- og fartøygrensesnitt slik at landingslaster går inn i tiltenkt konstruksjon og ikke inn i midlertidige stivere eller improvisert underlag. Personell bør holde seg innenfor hellings- og lastområdet som er definert for installasjonen.

Inspeksjonsintervaller bør følge bruksintensitet og justeringshyppighet. Kommersielle kaier med høy trafikk og tidevannssteder som re-nivellerer ofte trenger tettere visuelle kontroller av dreiepunkter, hjul, dekkflater og rekkverkskontinuitet enn sporadiske verftskryssinger. Nattarbeid, regn, is og algevekst reduserer alle tilgjengelig dekkfriksjon; nordlige havner som går året rundt bør behandle overflateforhold som et planlagt punkt.

LMS kan bistå i prosjektdiskusjoner om adkomstutforming, justeringsområde og konfigurasjon. Endelig sikkerhetsgodkjenning ligger hos operatøren og eventuelle anleggs- eller myndighetskrav for installasjonen.

Vedlikehold

Justerbare gangways trenger et vedlikeholdsregime som dekker både gangbanen og de bevegelige grensesnittene. Gangflater bør rengjøres slik at skrisikringen ikke tapes til olje, lastestøv, is eller marin begroing. Rekkverk, fotlister og festemidler kontrolleres for kontinuitet, korrosjon og løshet etter perioder med tung bruk eller stormeksponering.

Dreiepunkter, pinner, lagre og hjul- eller rullearrangementer krever planlagt inspeksjon og smøring i henhold til prosjektets arrangement. Slitasje på kontaktflater, ovalisering av pinnehull, skadde hjulbaner og begrenset vandring er tidlige tegn på at justeringen vil bli stiv eller utrygg. Aktuatorer, slanger, tetninger og styring — der de er montert — inspiseres for lekkasje, korrosjon og korrekt funksjon før høydeendring under driftspress.

Dreneringsveier og belegg- eller legeringstilstand rundt skjøter fortjener jevnlig oppmerksomhet fordi fuktansamling akselererer korrosjon nettopp der bevegelsen må forbli fri. Skadde skrisikre finish bør gjenopprettes før de blir en personellfare. Journaler over inspeksjon og korrigerende arbeid hjelper operatører med å dokumentere at justeringsområdet forblir innenfor tiltenkt envelope.

Vedlikeholdsintervaller settes av operatøren mot bruksintensitet, miljø og eventuell prosjektdokumentasjon levert med enheten. LMS kan rådgive om typiske inspeksjonsfokus under prosjektdiskusjoner; anleggsprosedyrer og reservedelsstrategi forblir eierens eller utpekt vedlikeholdsentreprenørs ansvar.

Dokumentasjon

Justerbare gangways kan leveres med dokumentasjon etter prosjektets krav. Avhengig av kjøpers spesifikasjon kan dette omfatte tegninger, materialsertifikater, inspeksjonsrapporter, driftsveiledning for justeringsprosedyrer og annen sporbarhetsdokumentasjon avtalt for leveransen.

Lie Marine Systems hevder ikke klassegodkjenning, sertifisering fra utpekt organ eller samsvar med en navngitt standard med mindre slike dokumenter inngår i den avtalte prosjektpakken. Når sertifikater, lasttester eller navngitte dokumentasjonspakker kreves, bør dette oppgis i forespørselen slik at leveranseomfanget kan bekreftes før produksjon eller levering.

Justerbare gangways sammenlignet med andre LMS-typer

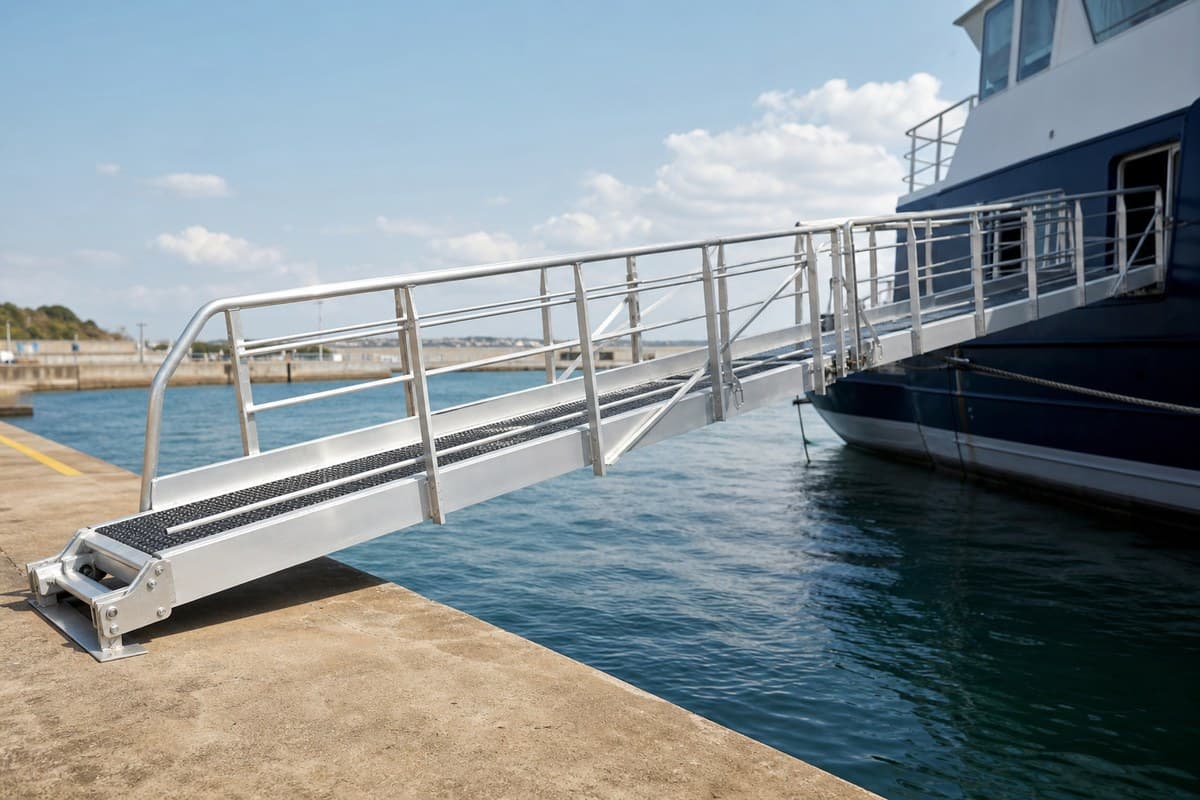

Justerbare gangways prioriterer vertikal og posisjonsmessig fleksibilitet når fribord og vannstand endres. Teleskopiske gangways håndterer skiftende horisontalt gap gjennom lengdeendring og vurderes ofte når spennendring dominerer over høydeendring. Aluminiumsgangways vektlegger lav masse og korrosjonsforhold ved hyppig håndtering; stålgangways favoriserer tyngre industriell drift og permanente installasjoner.

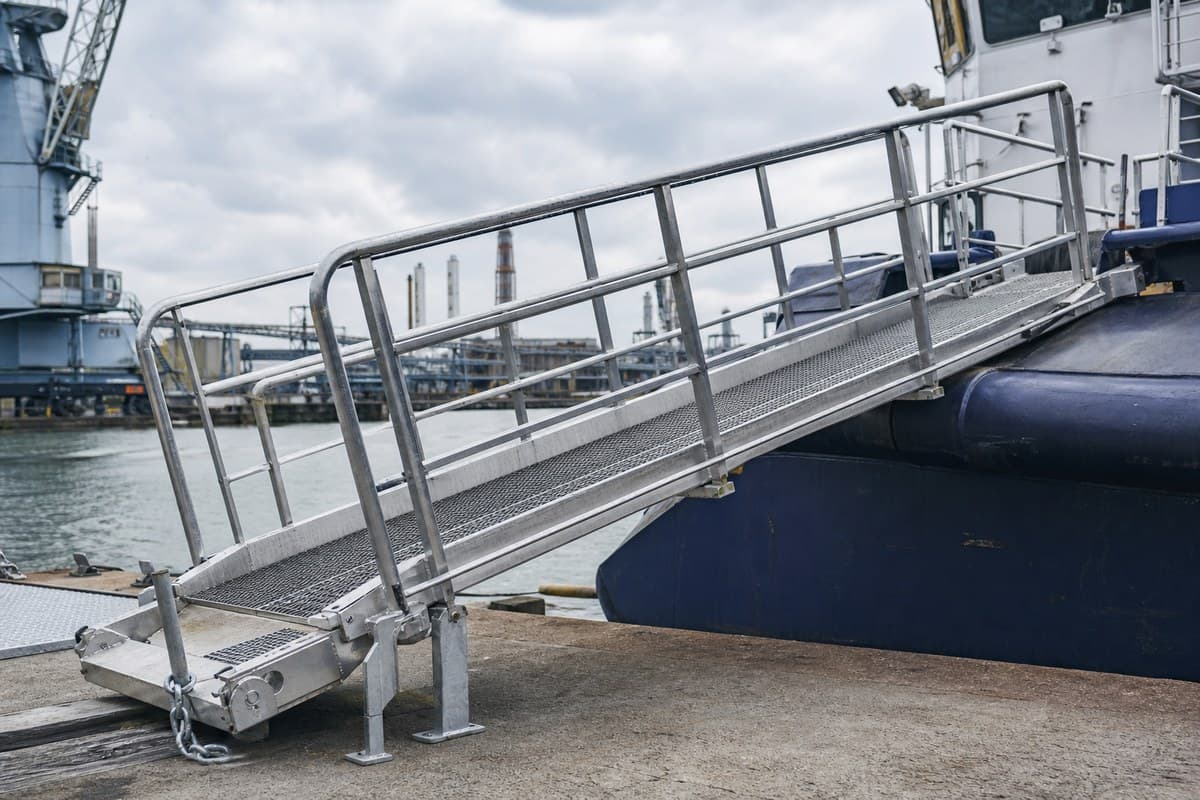

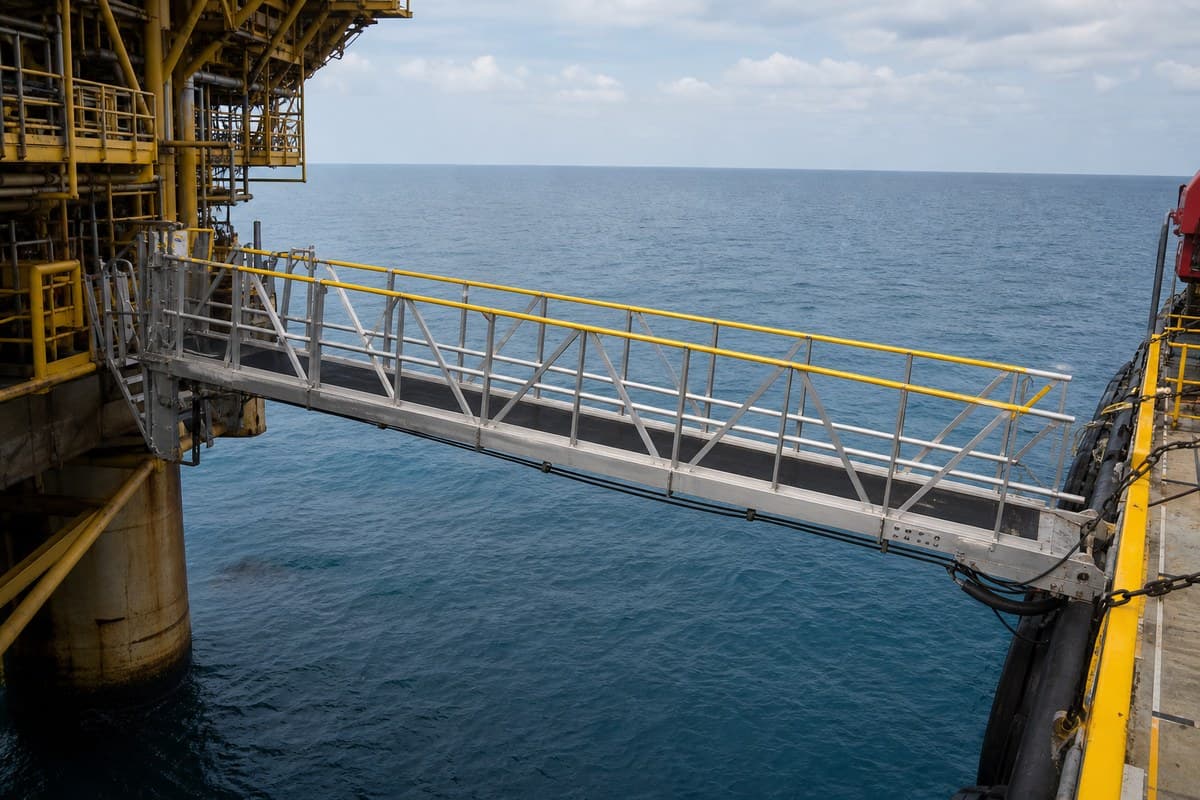

Offshore access-gangways velges for offshore og krevende marine adkomstprofiler, mens skreddersydde gangways dekker geometrier og grensesnitt utenfor standard produktfamilier. Mange kaier kombinerer prinsipper — for eksempel aluminiumskonstruksjon med justerbare ender, eller teleskopisk lengde med begrenset høydejustering — når anleggsdata rettferdiggjør et hybridomfang.

Riktig valg følger av vertikalt område, spenn, last, helling, tidevann og hvor ofte gangbanen flyttes eller re-nivelleres — ikke av én foretrukket produktetikett.

Relaterte landganger og marine produkter

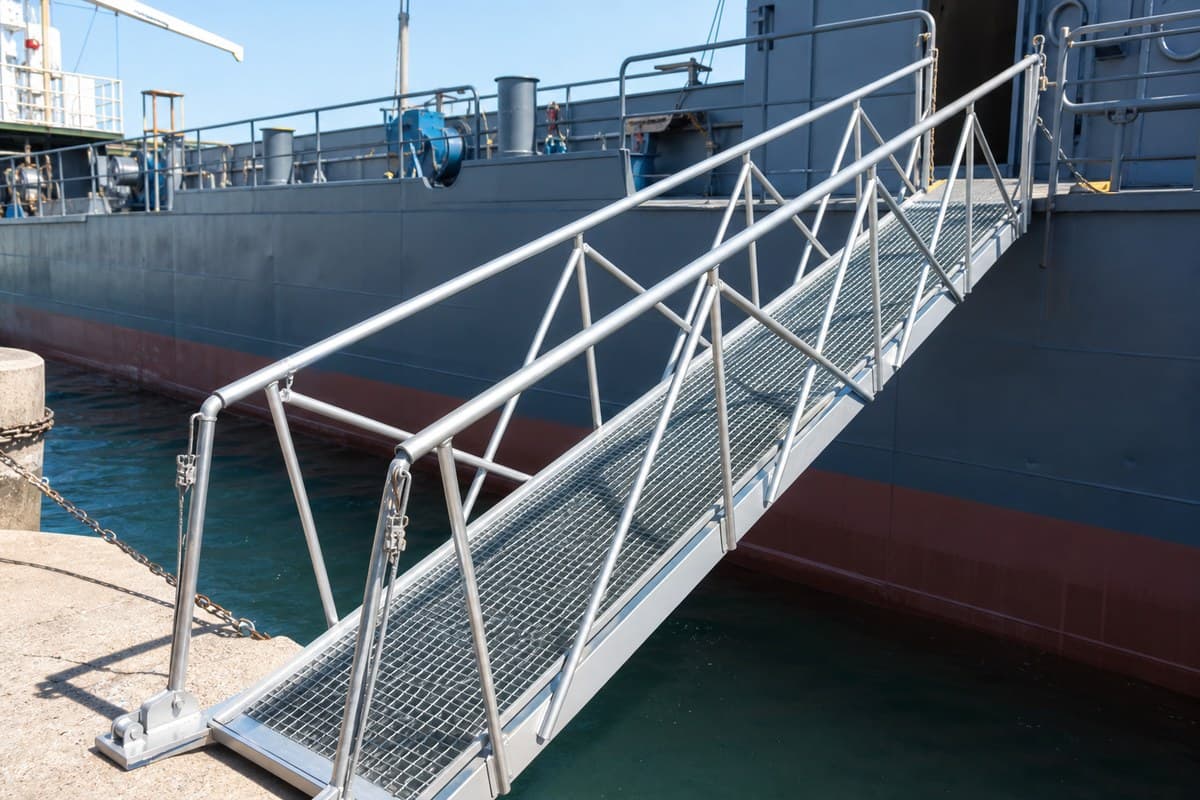

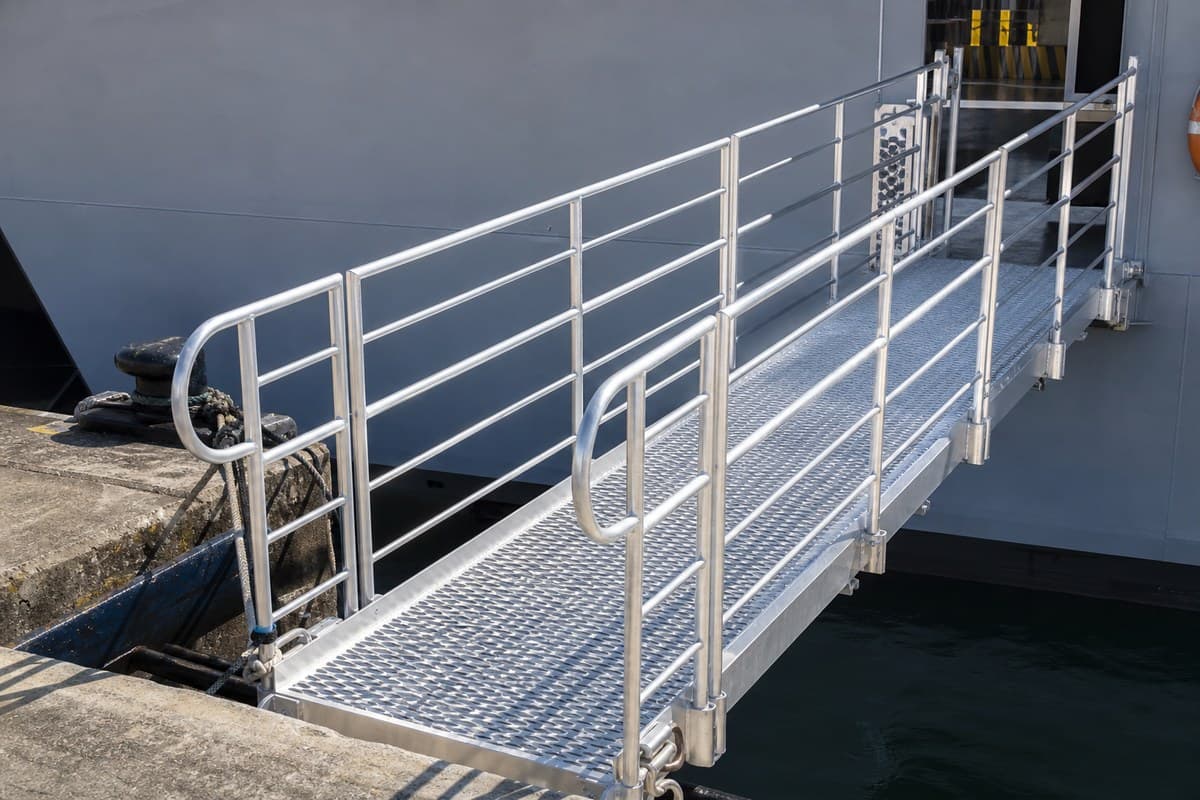

Se hele landgang-sortimentet, eller gå direkte til: Aluminiumslandgang, Stållandgang, Teleskopisk landgang, Offshore access-landgang og Skreddersydd landgang.
